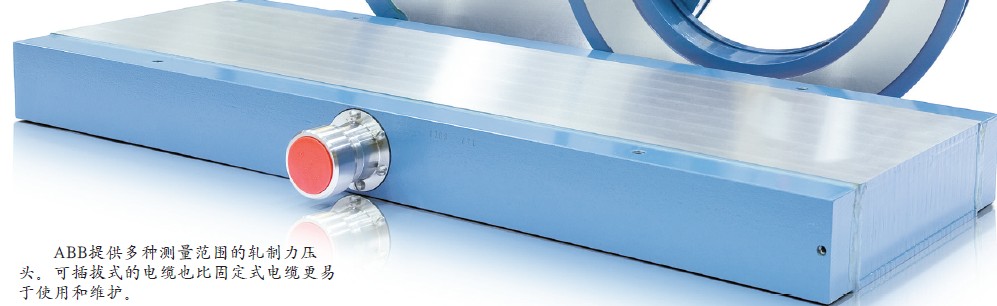

矩形壓頭PFVL 141V
更新：2013-11-20 10:34:44??????點擊：
- 品牌：???ABB
- 型號：???PFVL 141V
產品介紹
矩形壓頭PFVL 141V這種類型的壓頭可根據所需要的尺寸進行制造，長度為30mm的倍數。對于長度超過900mm的壓頭，所選的長度必須為60mm的倍數?？蛇x的寬度為30mm的倍數。
不銹鋼邊條可對壓頭線圈和內部的部件提供保護。這種類型的壓頭可提供多種標準尺寸，適用于0.63 – 56 MN的軋制力測量。
|
矩形壓頭PFVL 141V |
測量范圍 0.63 - 56 MN |
| 型號 | PFVL 141V |
| 額定載荷(MN) | 0.63, 0.80, 1.0, 1.25, 1.6, 2.0, 2.5, 3.1, 4.0, 5.0, 6.3, 8.0, 10, 12.5, 14, 16, 18, 20, 22, 25, 28, 31, 35, 40, 45, 50, 56 |
| 精度等級 (% of Fnom) | ± 0.5 |
| 線性偏差 (% of Fnom) | ≤± 0.5 |
| 磁滯率 (% of Fnom) | ≤ 0.2 |
| 重復性誤差 (% of Fnom) | ≤ ± 0.1 |
| 壓縮率 (mm at Fnom) | 0.05 |
| 校準誤差 | 0.1 % |
| 補償誤差 min. error | +20 - +80°C |
| 零點漂移 | ≤ ± 0.01%/°C |
| 敏感度漂移 | ≤ ± 0.01%/°C |
| 工作溫度 | -10 - +90°C |
| 最大允許臨時溫度. | +110°C |
| 存儲溫度 |
-40 - +90°C |
|

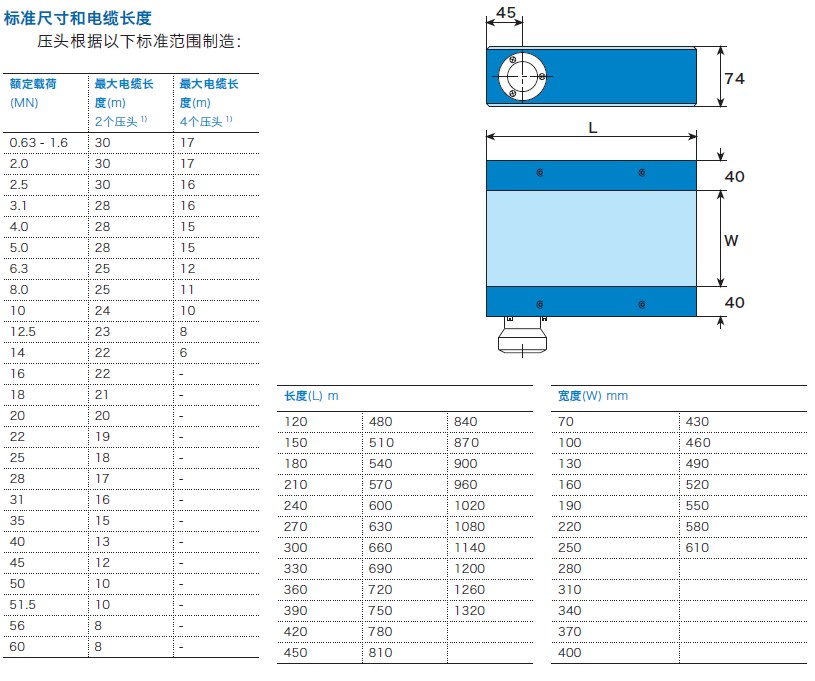

矩形壓頭PFVL 141V尺寸圖：
|
根據如下說明選擇：
- 確定壓頭需要承受的載荷，然后從標準范圍中選
擇適合的壓頭。
- 確定壓頭的寬度或長度，使用以下公式計算其他
尺寸：
L x W x 0.0001 = F
L = 壓頭長度（單位：mm）
W = 壓頭寬度（單位：mm）
F = 壓頭額定載荷（單位：MN）（從表中的標準數
值中選擇）
寬度和長度應在列表中選擇與實際值相近的較大
的尺寸。
訂貨時，請指出：
- 型號名稱
- 額定載荷
- 寬度和長度
范例：
額定載荷為14 MN，如果寬度為370 mm，則長
度應選擇390 mm（與378mm相近的較大值）。
PFVL 141V, 14 MN
L=390 mm，W=370 mm
